Zigbee LED Dimmer Inbouw PRO 0-250W – EcoDim

Geschikte led lampen voor Zigbee Pro Inbouw Dimmer

Met deze Zigbee draaidimmer kan je jouw ‘domme’ led lampen toch ‘smart’ bedienen. Je hoeft/dient dus géén slimme led lampen op deze led dimmer aan te sluiten, maar simpelweg normale/domme led lampen (werkend op fase afsnijding/trailing edge).

Voorbeelden van geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:

• IKEA (m.u.v. Tradfri)
• Philips (m.u.v. Hue)
• Osram
• Megaman
• Sylvania
• Sencys (Praxis)
• Livarno Lux (Lidl)
• Ecobright

Niet geschikt:

• Slimme led lampen, zoals Hue led lampen/Tradfri led lampen, etc.

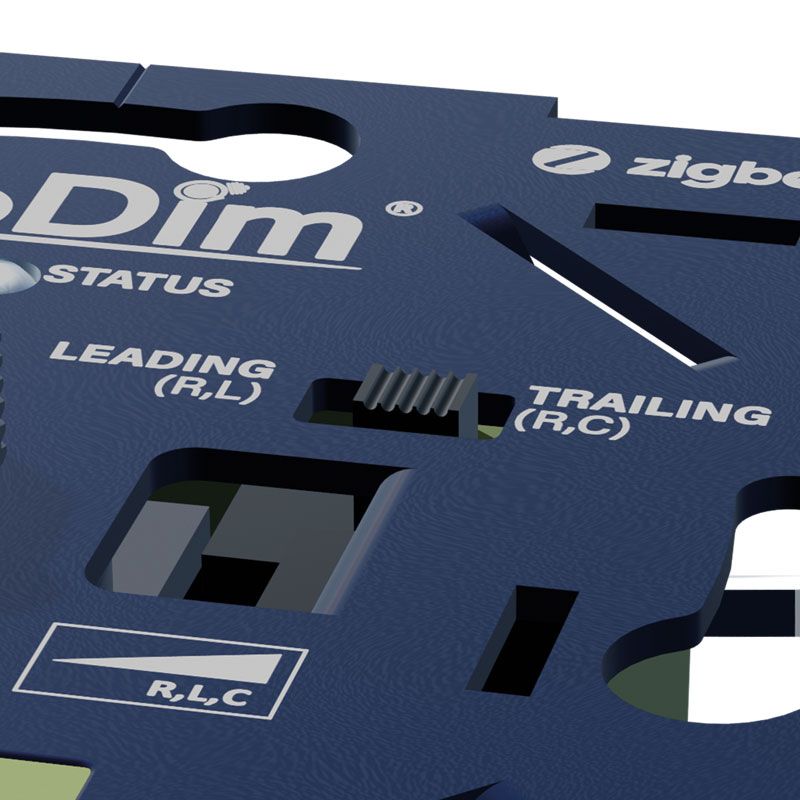

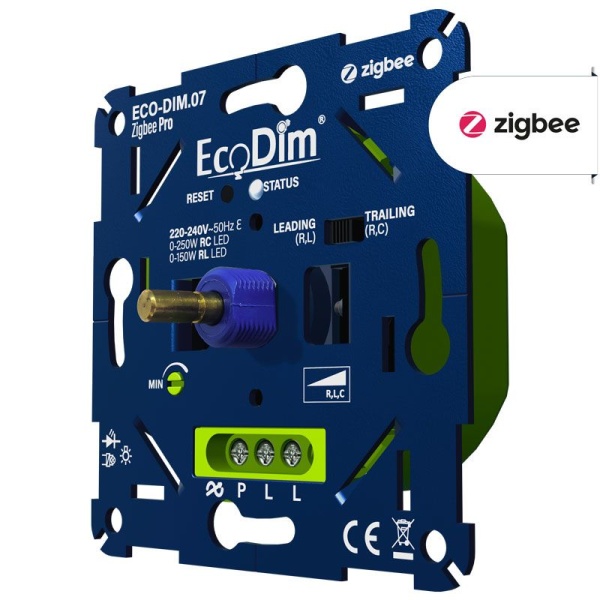

Deze ECO-DIM.07 Zigbee led dimmer inbouw fase afsnijding en aansnijding (RLC) is geschikt voor:

• Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 250W)
• Led lampen dimbaar op fase aansnijding/leading edge/R,L (max. 150W)
• Energie/Spaarlampen dimbaar (max. 300W)
• Halogeenlampen 230V dimbaar (max. 300W)
• Gloeilampen 230V dimbaar (max. 300W)
• Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 200W)

Niet geschikt voor gebruik i.c.m. kerntrafo’s

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer. Deze dimmer is ook niet geschikt voor halogeenlampen op een oude kerntrafo.

Waarom deze Zigbee Pro Inbouw draaidimmer?

Zigbee gecertificeerd

Deze smart Zigbee LED Dimmer Inbouw PRO is een gecertificeerd Zigbee product. De dimmer is voorzien van de Zigbee 3.0 chip en is geschikt voor bijna alle Zigbee domotica in de huidige markt. De updates van deze chips gaan automatisch “over the air”, dus je hoeft hier niets voor te doen.

Druk/draaidimmer

Uniek aan deze Zigbee led dimmer is de vertrouwde druk/draaiknop. Waar voorheen alle smart dimmers nog met een pulsschakelaar werkten, bedien je deze led dimmer met een normale draaiknop. Middels drukken kan je de led lampen aan/uit zetten en d.m.v. draaien kan je dimmen.

Geschikt voor de meeste Zigbee domotica/apps

De Zigbee led dimmer is te gebruiken in combinatie met de meeste Zigbee domotica/smarthome systemen. Hieronder een aantal app’s en controllers waarmee de ECO-DIM.07 dimmer te combineren is.

• Google Assistant/Google Home (via een Zigbee hub)
• Amazon Alexa
• Philips Hue
• Homey
• Futurehome
• Trust
• Aduro Smart
• Aeotec SmartThings
• WINK
• IKEA Dirigera

Niet geschikt:

• TRÅDFRI (wel te koppelen via Touchlink, niet in app zichtbaar)
• Apple HomeKit (wel te koppelen via Hue en Homey)

Touchlink ondersteuning

Middels Touchlink is de dimmer ook zonder controller/hub te koppelen aan andere Touchlink ondersteunende hardware. Hierbij heb je dus geen controller nodig om bijvoorbeeld de dimmer te kunnen koppelen aan draadloze schakelaars en/of afstandsbediening, waarmee je bijv. een draadloze wisselschakeling kunt creëren.

Spraakondersteuning (Amazon Alexa & Google Assistant/Home)

Jij: “Hey Google/Alexa, zet EcoDim aan.”
Google Home: “Oké, ik doe EcoDim aan.”
Alexa: “Oké.”

Jij: “Hey Google/Alexa, zet EcoDim op 5%.”
Google Home: “Oké, ik stel de helderheid van EcoDim in op 5%.”
Alexa: “Oké.”

Zo makkelijk kan het zijn. De Zigbee draaidimmer werkt perfect met spraakbesturing van Alexa en Google. Laatstgenoemde is er natuurlijk ook in een Nederlandstalige variant terwijl Alexa momenteel alleen nog in Engels beschikbaar is. Bij Google heb je uiteraard wel een hub/controller nodig om de dimmer spraak gestuurd te kunnen bedienen.

In de app die je gebruikt kan je de dimmer een bepaalde naam geven, bijv. “EcoDim” of “dimmer woonkamer”. Vervolgens kan je deze “naam” gebruiken in de communicatie naar de Google Home of Amazon Alexa speaker. Wanneer je deze “naam” gebruikt in de communicatie naar Google Home of Amazon Alexa speaker, zal de desbetreffende dimmer hierop reageren.

Geschikt voor 0-250W led

De slimme led dimmer heeft een groot bereik van maar liefst 0 tot 250W LED. Je kan dus al één dimbare led lamp van 1W aansluiten! En een maximum van totaal 250W led vermogen.

Een minimum wattage van 0W betekent overigens niet altijd dat iedere led lamp tot 0% terug kan dimmen. De kwaliteit van dimmen is namelijk afhankelijk van zowel de led dimmer als de led lamp. De led dimmer dient een zo laag mogelijk aansluitvermogen (0W) en afstelmogelijkheden te hebben. Daarmee zit je met deze led dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan je jouw led lamp met deze led dimmer helemaal tot 0W terug dimmen.

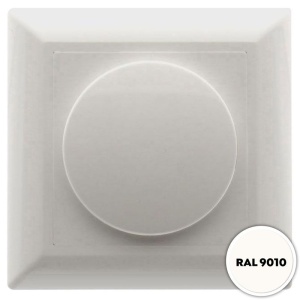

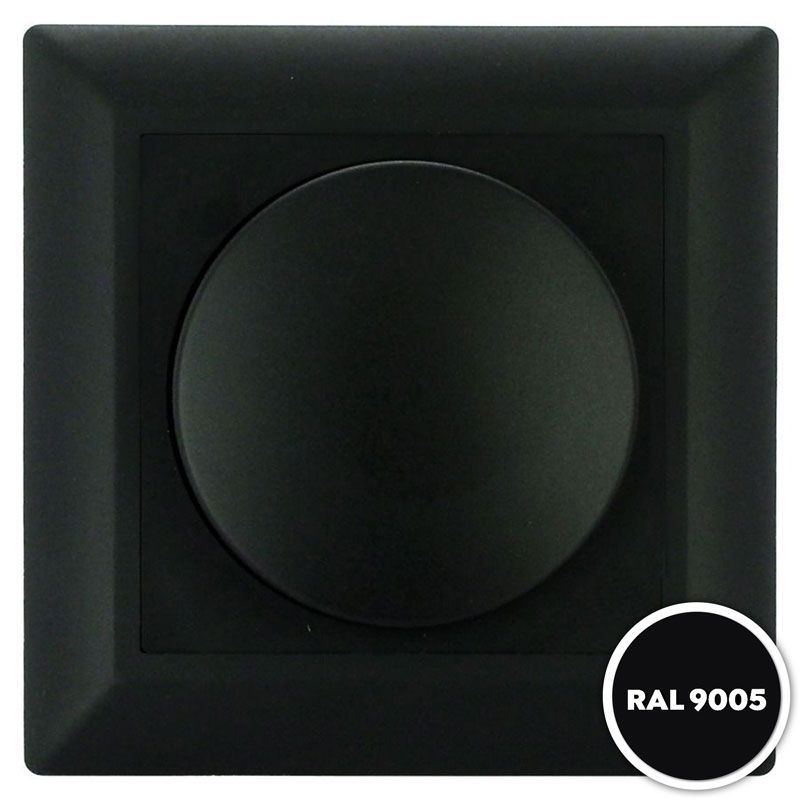

Geschikt voor alle A-merken afdekmateriaal

De ECO-DIM.07 Zigbee Pro dimmer inbouw kan je gebruiken i.c.m. jouw eigen afdekmateriaal. De inbouwelektronica (groen/blauwe basiselement) van deze led dimmer is namelijk compatibel met alle bekende merken afdekmateriaal (incl. dimmerknop) in Nederland & België!
passend onder enkele en meervoudige afdekramen

Geschikte merken afdekmateriaal:

• Berker by Hager
• Busch-Jaeger (m.u.v. 6540-7X)
• Gira
• JUNG
• Kopp
• Merten by Schneider 51XX en System M
• Niko XXX-31000
• PEHA

Niet geschikt:

• Merten D-Life
• Niko XXX-31003 en PR20
• Dimmerknop met D-vorm gat, zoals Wintop, Plieger, GAMMA Everest
• Dimmerknop met kliksysteem/klembevestiging, zoals Busch-Jaeger 6540-7

De dimmer wordt geleverd incl. 3 hulpstukjes. Voor Busch-Jaeger gebruik je het verdikkingsknopje en het ijzeren plaatje. Voor Niko heb je alleen het metalen plaatje nodig. En voor JUNG heb je de schroefjes nodig. Dit staat tevens duidelijk omschreven in de installatiehandleiding.

Optimale dimbaarheid & lichtstabiliteit

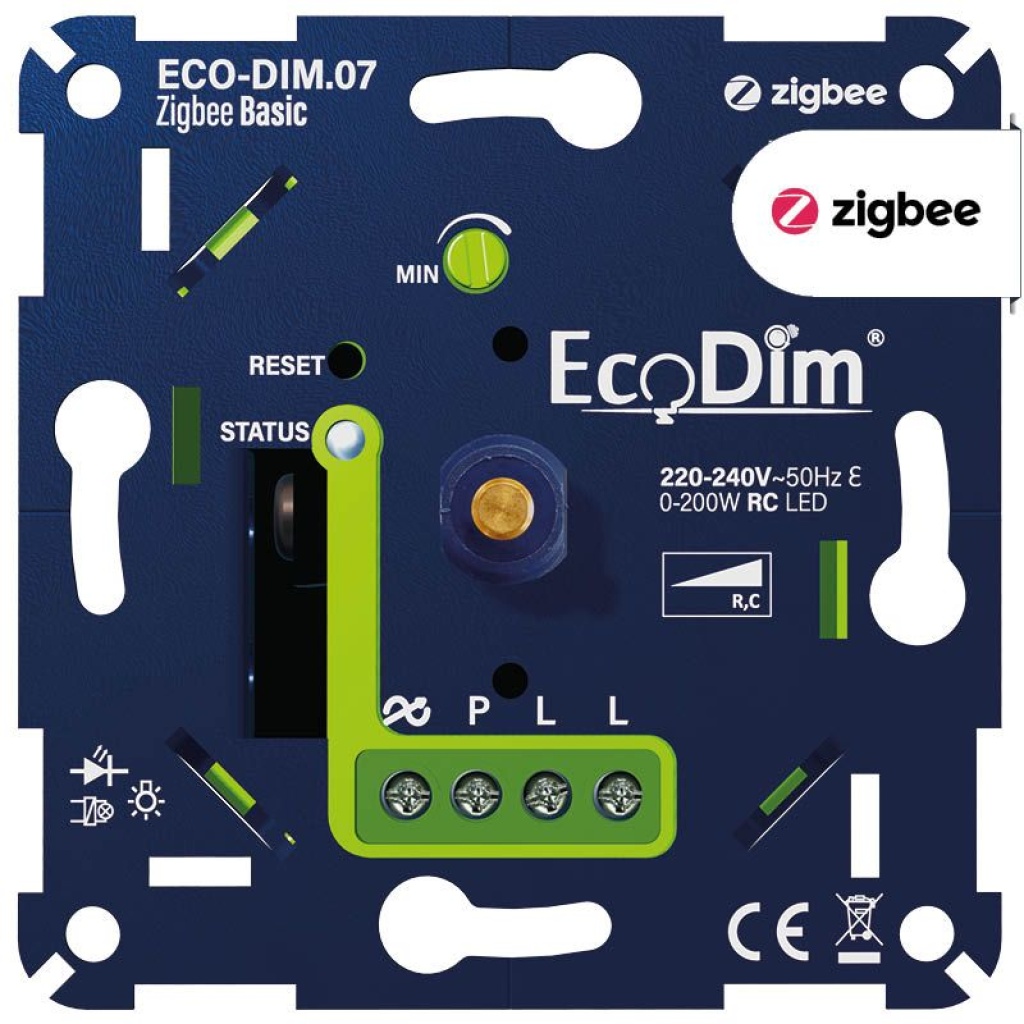

Je kan de Zigbee led dimmer specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Hoe je dit instelt wordt duidelijk toegelicht in de meegeleverde installatiehandleiding. In het hoge lichtniveau wordt dit automatisch geregeld door de automatische MAX afstelling.

Bescherming tegen overbelasting, oververhitting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Daarnaast beschikt de dimmer over bescherming tegen oververhitting. Tot slot beschermt de overload protection de dimmer tegen overbelasting. Dit houdt in dat wanneer er een te hoog vermogen op de dimmer is aangesloten, de dimmer zichzelf automatisch uitschakelt en dus niet defect gaat.

Geschikt voor wissel/hotelschakeling met pulsdrukker of draadloze schakelaar

De Zigbee draaidimmer Pro is te gebruiken in wissel/hotelschakeling met bedrade impulsdrukker of met een draadloze Zigbee of Philips Hue wandschakelaar.

Bij een hotelschakeling of kruisschakeling met bij het andere schakelpunt een impulsdrukker, dient dit een normale 2-draads pulsdrukker (maakcontact) te betreffen. Dit is dus geen aan/uitschakelaar en het heeft geen Zigbee-ondersteuning nodig.

Indien je een draadloze wisselschakeling wilt creëren, dien je deze Zigbee dimmer te koppelen aan een draadloze Zigbee/Philips Hue wandschakelaar. De Zigbee wandschakelaar kan zowel via je app als via Touchlink gekoppeld worden. De Philips Hue schakelaar alleen middels de app. Let op: Bij deze draadloze koppeling heb je altijd een Hub nodig.

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze elektronische smart dimmer kunnen alle led lampen (werkend op fase afsnijding en fase aansnijding/RLC) geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.
