Geschikte led lampen

Met deze Zigbee duo draaidimmer kan je jouw ‘domme’ led lampen toch ‘smart’ bedienen. Je hoeft/dient dus géén slimme led lampen op deze led dimmer aan te sluiten, maar simpelweg normale/domme led lampen (werkend op fase afsnijding/trailing edge).

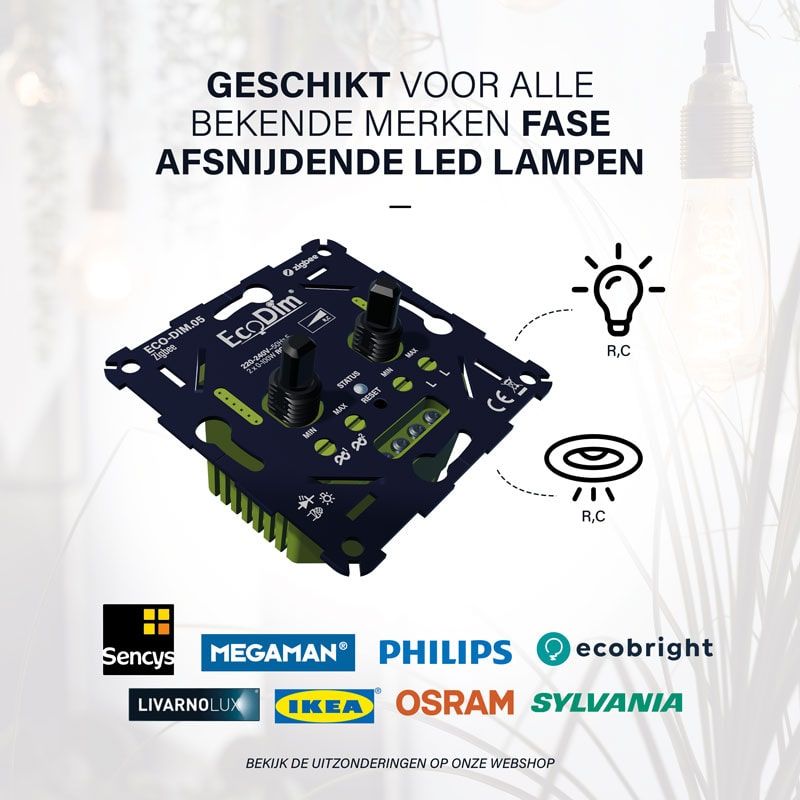

Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:

• IKEA (m.u.v. Tradfri)
• Philips (m.u.v. Hue)
• Osram
• Megaman
• Sylvania
• Sencys (Praxis)
• Livarno Lux (Lidl)
• Ecobright

Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van de led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kan je ook testen of jouw led lampen op deze led dimmer werken.

Deze EcoDim.05 Zigbee led duo dimmer inbouw is geschikt voor:

• Led lampen dimbaar op fase afsnijding (2x 0-100W)
• Energie/Spaarlampen dimbaar (2x 0-100W)
• Halogeenlampen 230V dimbaar (2x 0-100W)
• Gloeilampen 230V dimbaar (2x 0-100W)
• Laagspanningslampen met dimbare elektronische/RC trafo of led driver (2x 0-100W) (Heb je een gewikkelde/magnetische/RL led trafo? Ga dan voor een led dimmer fase aansnijding)

Niet geschikt voor gebruik i.c.m. kerntrafo’s

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer. Deze dimmer is ook niet geschikt voor halogeenlampen op een oude kerntrafo.

Waarom deze Zigbee DUO Led dimmer inbouw: ECO-DIM.05 Zigbee

Zigbee gecertificeerd

Deze Zigbee duo dimmer is een gecertificeerd Zigbee product. De dimmer is voorzien van de Zigbee 3.0 chip en is geschikt voor Philips Hue en Homey. De updates van deze chips gaan automatisch “over the air”, dus je hoeft hier niets voor te doen. De chip in deze dimmer is een router-type Zigbee chip. Dit wil zeggen dat de dimmer zelf opzoek gaat naar een netwerk, om daar vervolgens lid van te worden. Daarnaast kan deze chip ook coördineren in het netwerk.

Druk/draaidimmer

Uniek aan deze dubbele Zigbee dimmer is de vertrouwde druk/draaiknop. Waar voorheen alle smart dimmers nog met een pulsschakelaar werkten, bedien je deze led dimmer met een normale draaiknop. Middels drukken kan je de led lampen aan/uit zetten en d.m.v. draaien kan je dimmen.

Geschikt voor de meeste Zigbee domotica/apps

De Zigbee duo dimmer is te gebruiken in combinatie met de meeste Zigbee smarthome systemen. Hieronder een aantal app’s en hub’s waarmee de ECO-DIM.05 Zigbee te combineren is.

• Google Home/Nest (via Homey en IKEA Dirigera)
• Amazon Alexa (via Homey en IKEA Dirigera)
• Philips Hue (Let op: Sinds de Hue update in 2023 kan je de kanalen niet afzonderlijk aan een aparte groep toekennen. Wel kan je beide kanalen gewoon nog steeds afzonderlijk via Hue bedienen.)
• Homey
• IKEA Dirigera

Niet geschikt:

• TRÅDFRI (wel te koppelen via Touchlink, niet in app zichtbaar)
• Apple HomeKit (wel te koppelen via Hue en Homey)
• KlikAanKlikUit

Touchlink ondersteuning

Middels Touchlink is de duo dimmer ook zonder controller/hub te koppelen aan andere Touchlink ondersteunende hardware. Hierbij heb je dus geen controller nodig om bijvoorbeeld de dimmer te kunnen koppelen aan draadloze schakelaars en/of afstandsbediening, waarmee je bijv. een draadloze wisselschakeling kunt creëren.

Spraakondersteuning (Amazon Alexa & Google Assistant)

Jij: “Hey Google/Alexa, zet EcoDim kanaal 1 aan.”
Google Home: “Oké, ik doe EcoDim kanaal 1 aan.”
Alexa: “Oké.”

Jij: “Hey Google/Alexa, zet EcoDim kanaal 1 op 5%.”
Google Home: “Oké, ik stel de helderheid van EcoDim kanaal 1 in op 5%.”
Alexa: “Oké.”

Zo makkelijk kan het zijn. De Zigbee dimmer werkt perfect met spraakbesturing van Alexa en Google. Bij beide heb je wel een geschikte hub (Homey of IKEA Dirigera) nodig om de dimmer te koppelen aan de spraakassistent.

In de app die je gebruikt kan je beide kanalen van de duo dimmer een bepaalde naam geven, bijv. “EcoDim kanaal 1” en “EcoDim kanaal 2” of “dimmer woonkamer” en “dimmer eettafel”. Vervolgens kan je deze “naam” gebruiken in de communicatie naar de Google Home of Amazon Alexa speaker. Wanneer je deze “naam” gebruikt in de communicatie naar Google Home of Amazon Alexa speaker, zal het desbetreffende kanaal van de duo dimmer hierop reageren.

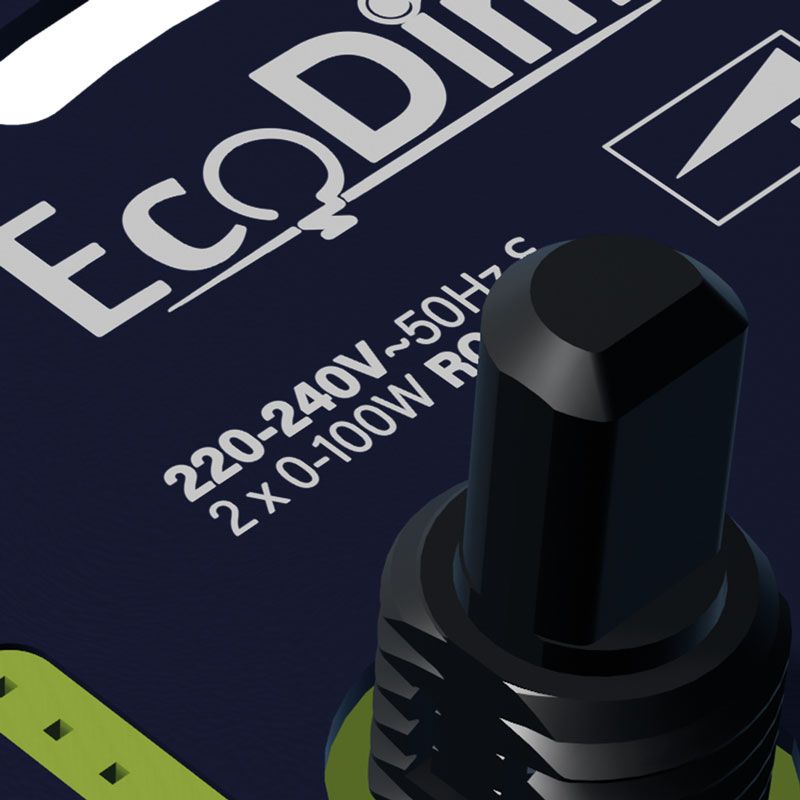

Geschikt voor 2x 0-100W

Deze kwalitatieve Zigbee led duo dimmer is geschikt voor 2x 0-100W LED vermogen. Dit betekent op beide groepen maximaal 100W aan LED vermogen aangesloten kan worden. Een duo dimmer wordt soms ook wel een seriedimmer genoemd.

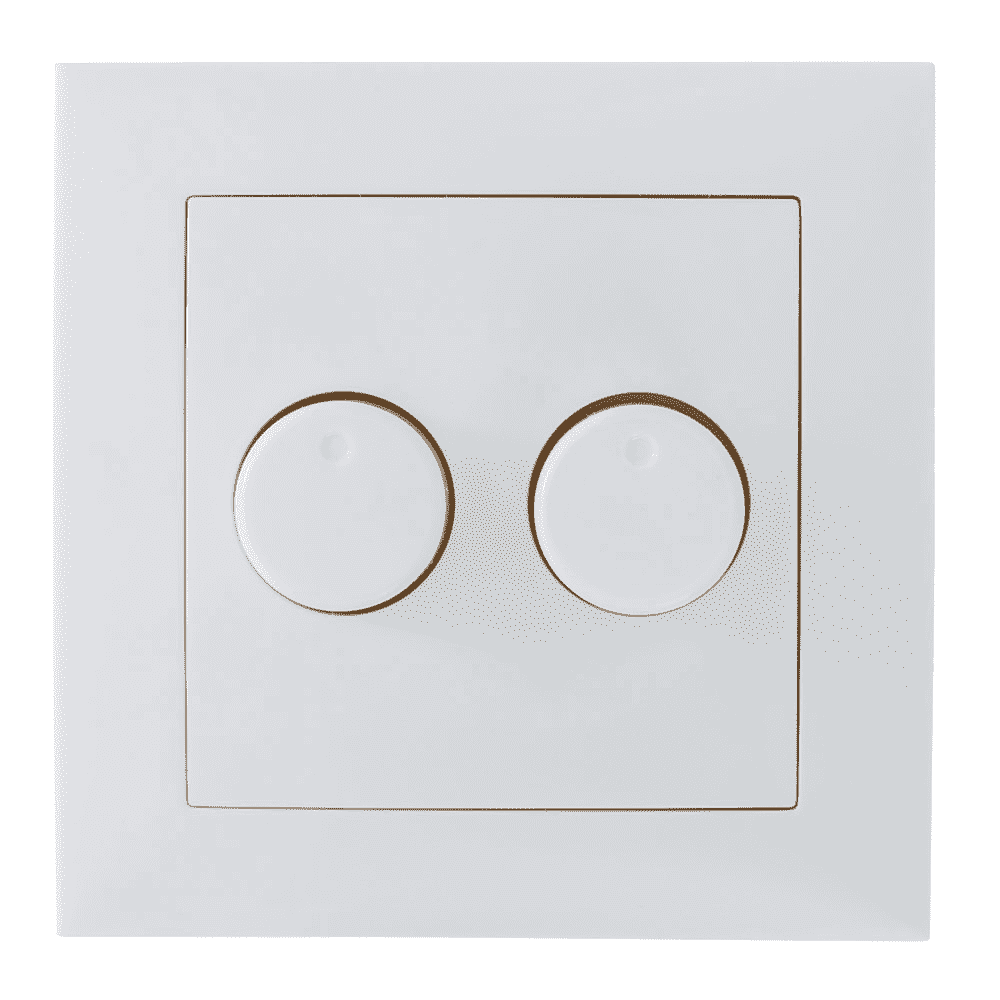

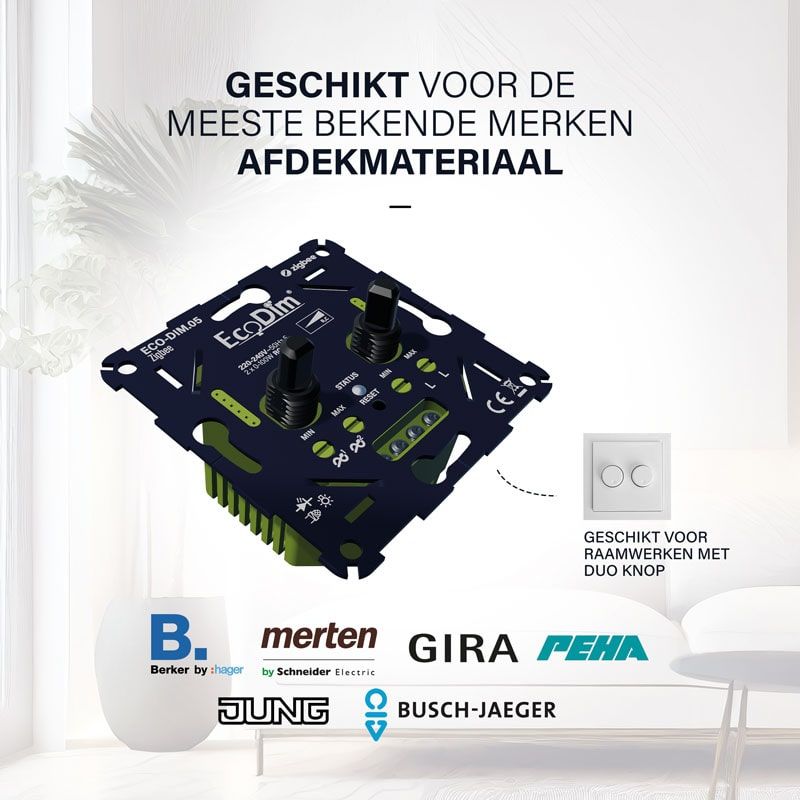

Geschikt voor alle merken afdekmateriaal

Deze universele dubbele led dimmer inbouw is geschikt voor alle A-merken afdekmateriaal (met D-vormig gat dimmerknop). Gebruik jouw bestaande duo afdekmateriaal incl. dimmerknop óf schaf bij ons het complete duo afdekmateriaal aan.
Heb je al wel een raamwerk (enkel of dubbel) in huis, maar nog geen (geschikte) duo dimmerknop? Kies dan de duo dimmerknop in ons assortiment van hetzelfde merk als het raamwerk. Dit is compatibel met elkaar, zolang je hetzelfde merk aanhoudt. Geschikte & leverbare merken duo afdekmateriaal:

• Berker by Hager S1
• Busch-Jaeger Reflex SI
• Busch-Jaeger Balance SI
• Busch-Jaeger Future Lineair
• Busch-Jaeger Future Lineair (zwart)
• GIRA/JUNG/Merten by Schneider
• GIRA/JUNG/Merten by Schneider (zwart)
• PEHA

Passend onder enkele en meervoudige raamwerken.

Niet geschikt:

• Gamma Everest
• Kopp

Optimale dimbaarheid & lichtstabiliteit

Met de MIN potmeter verbeter je handmatig de dimbaarheid en lichtstabiliteit in het laagste lichtniveau. Met de MAX potmeter regel je de lichtstabiliteit en lichtouput in het maximale lichtniveau. De MIN en MAX potmeters zijn eenvoudig met een schroevendraaier af te stellen. Zo haal je altijd de beste dimbaarheid uit iedere led lamp!

Bescherming tegen overbelasting, oververhitting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Daarnaast beschikt deze dimmer over bescherming tegen oververhitting.

Tot slot beschermt de overload protection de dimmer tegen overbelasting. Dit houdt in dat wanneer er een te hoog vermogen op de dimmer is aangesloten, de dimmer zichzelf automatisch uitschakelt en dus niet defect gaat.

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze elektronische duo dimmer kunnen alle led lampen (werkend op fase afsnijding/trailing edge/tronic/RC) geruisloos gedimd worden. Géén zoemende led dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de led lampen bij het opstarten geen flits geven of eerst naar 100% lichtstand moeten, maar juist zachtjes opstarten – ook in de laagste lichtstand. Bij het uitschakelen van de led verlichting wordt dus de laatste dimstand onthouden en bij het vervolgens inschakelen staan de lampen op dezelfde laatst gebruikte stand.

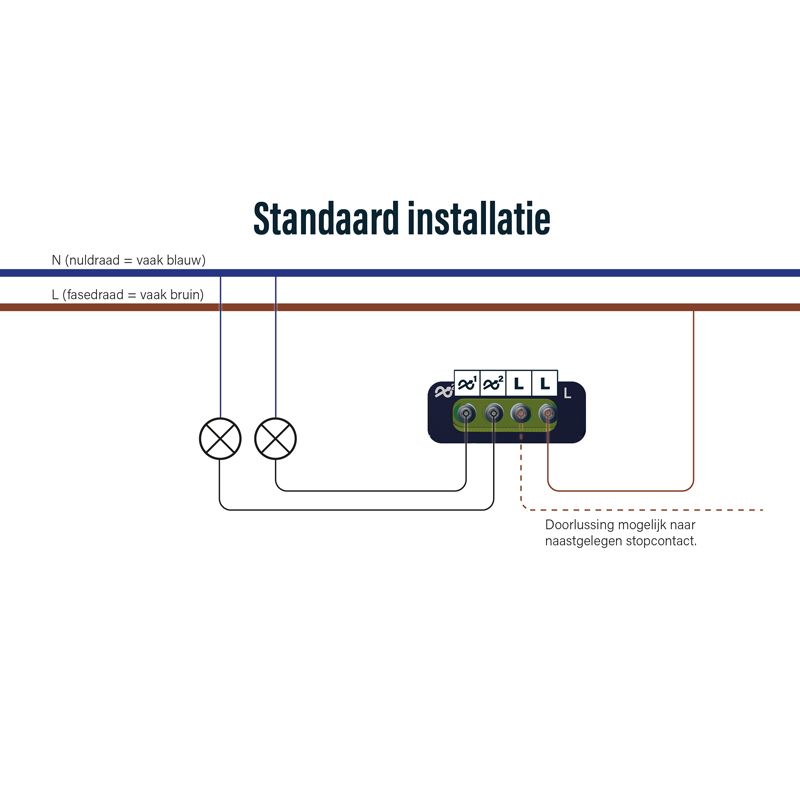

Installatie

Meer informatie over de installatie van deze duo led dimmer 230V vind je in de meegeleverde installatiehandleiding en bij bovenstaand tabblad “Installatie”.

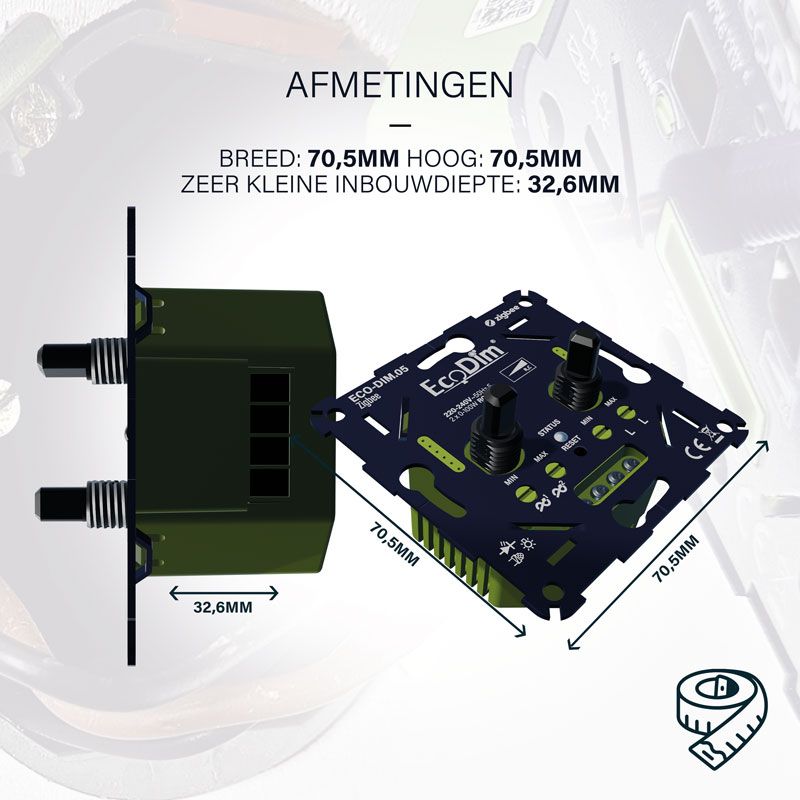

Afmeting en Gewicht

Buitenmaat van blauwe plaat: 70x70mm
Inbouwdiepte: 34mm
Past in inbouwdoos van min.: 50*50*40mm (lxbxd)
Gewicht: 60g
