Zigbee LED Dimmer Module 250W – EcoDim

Geschikte led lampen

Met deze Zigbee inbouw dimmer kan je jouw ‘domme’ led lampen toch ‘smart’ bedienen. Je hoeft/dient dus géén slimme led lampen op deze led dimmer aan te sluiten, maar simpelweg normale/domme led lampen (werkend op fase afsnijding/trailing edge).

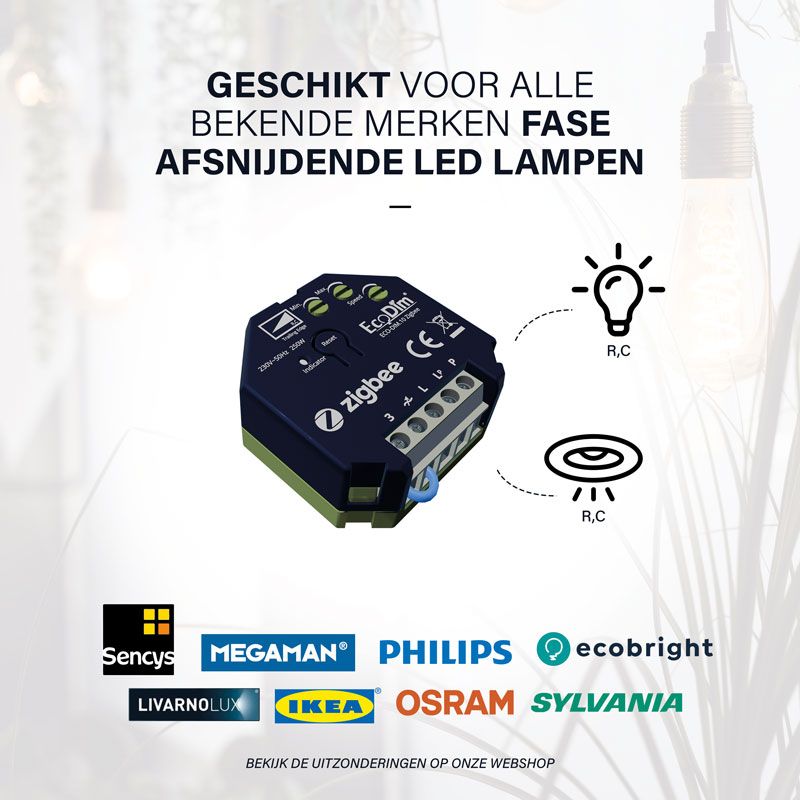

Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:

• IKEA (m.u.v. Tradfri)
• Philips (m.u.v. Hue)
• Osram
• Megaman
• Sylvania
• Sencys (Praxis)
• Livarno Lux (Lidl)
• Ecobright

Deze ECO-DIM.10 smart led dimmer inbouwmodule fase afsnijding is geschikt voor:

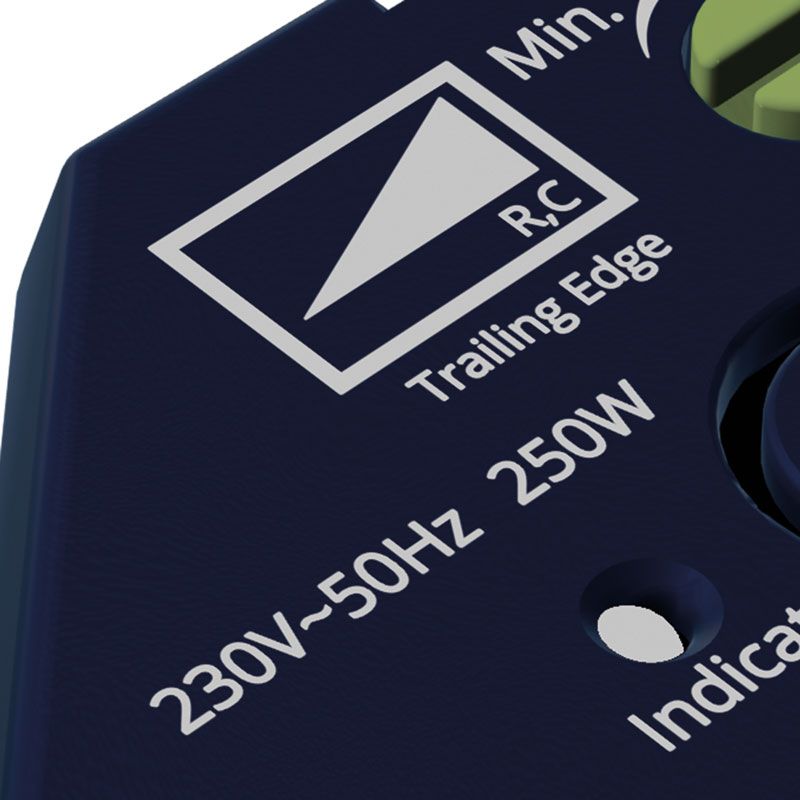

• Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 250W)
• Energie/Spaarlampen dimbaar (max. 300W)
• Halogeenlampen 230V dimbaar (max. 300W)
• Gloeilampen 230V dimbaar (max. 300W)
• Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 250W)

Niet geschikt voor gebruik i.c.m. kerntrafo’s

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer.

Waarom deze Zigbee dimmer module?

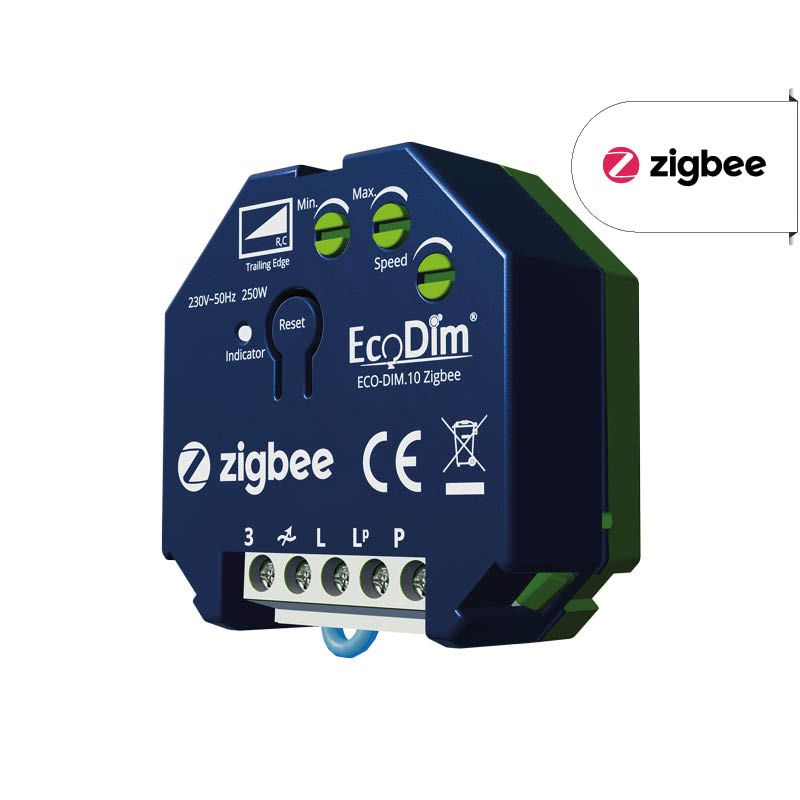

Zigbee gecertificeerd

Deze led dimmer is een gecertificeerd Zigbee product. De dimmer is voorzien van de Zigbee 3.0 chip en is geschikt voor bijna alle Zigbee domotica in de huidige markt. De updates van deze chips gaan automatisch “over the air”, dus je hoeft hier niets voor te doen. De chip in deze dimmer is een router-type Zigbee chip. Dit wil zeggen dat de dimmer zelf opzoek gaat naar een netwerk, om daar vervolgens lid van te worden. Daarnaast kan deze chip ook coördineren in het netwerk.

Inbouw

De Zigbee dimmer module heeft een inbouwdiepte van slechts 19,8mm. Hiermee past het in iedere normale inbouwdoos. Let erop dat wanneer je de dimmermodule onder een pulsschakelaar installeert, je tevens op de inbouwdiepte van de pulsschakelaar let. Dit is van belang om te weten of de totale set in een U40 of U50 inbouwdoos past.

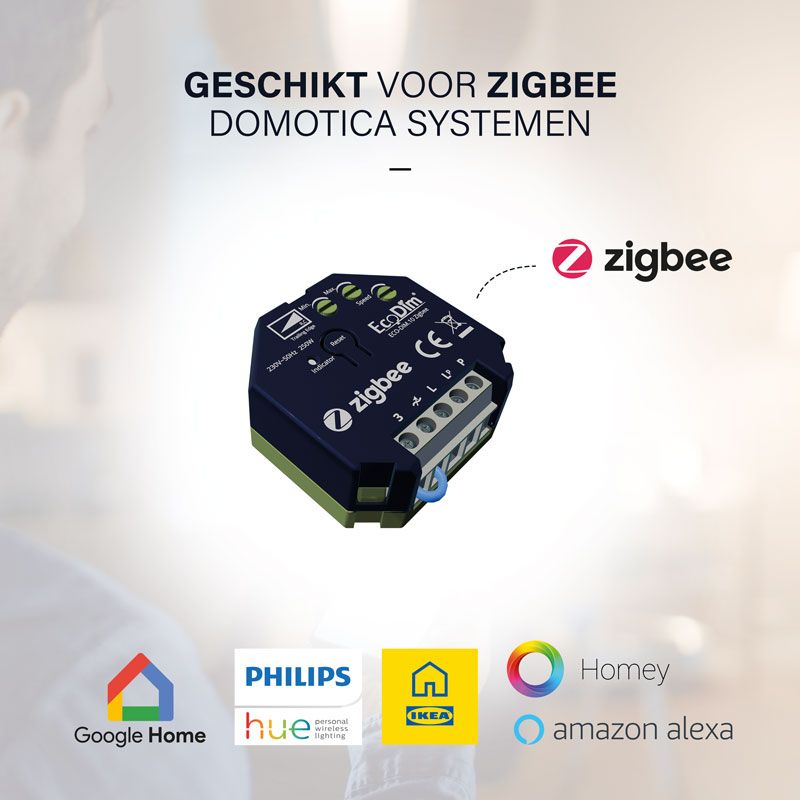

Geschikt voor de meeste Zigbee domotica/apps

De Zigbee led dimmer is te gebruiken in combinatie met de meeste Zigbee smarthome systemen. Hieronder een aantal app’s en hub’s waarmee de ECO-DIM.10 Zigbee te combineren is.

• Google Home/Nest (via een Zigbee hub)
• Amazon Alexa
• Philips Hue
• Homey
• Futurehome
• KlikAanKlikUit
• Aduro Smart
• Aeotec SmartThings
• WINK
• IKEA Dirigera

Niet geschikt:

• TRÅDFRI (wel te koppelen via Touchlink, niet in app zichtbaar)
• Apple HomeKit (wel te koppelen via Hue en Homey)

Touchlink ondersteuning

Middels Touchlink is de dimmer ook zonder controller/hub te koppelen aan andere Touchlink ondersteunende hardware. Hierbij heb je dus geen controller nodig om bijvoorbeeld de dimmer te kunnen koppelen aan draadloze schakelaars en/of afstandsbediening, waarmee je bijv. een draadloze wisselschakeling kunt creëren.

Spraakondersteuning (Amazon Alexa & Google Assistant)

Jij: “Hey Google/Alexa, zet EcoDim aan.”
Google Home: “Oké, ik doe EcoDim aan.”
Alexa: “Oké.”

Jij: “Hey Google/Alexa, zet EcoDim op 5%.”
Google Home: “Oké, ik stel de helderheid van EcoDim in op 5%.”
Alexa: “Oké.”

Zo makkelijk kan het zijn. De Zigbee dimmer module werkt perfect met spraakbesturing van Alexa en Google. Laatstgenoemde is er natuurlijk ook in een Nederlandstalige variant terwijl Alexa momenteel alleen nog in Engels beschikbaar is. Bij Google heb je uiteraard wel een hub/controller nodig om de dimmer spraak gestuurd te kunnen bedienen.

In de app die je gebruikt kan je de dimmer een bepaalde naam geven, bijv. “EcoDim” of “dimmer woonkamer”. Vervolgens kan je deze “naam” gebruiken in de communicatie naar de Google Home of Amazon Alexa speaker. Wanneer je deze “naam” gebruikt in de communicatie naar Google Home of Amazon Alexa speaker, zal de desbetreffende dimmer hierop reageren.

Geschikt tot 250W led

De Zigbee dimmer module heeft een groot bereik tot maar liefst 250W LED. Hiermee kan je dus zowel hele lage vermogens (bijv. 1 led lamp) als een hoog totaalvermogen uitstekend dimmen.

Let erop dat de dimkwaliteit altijd afhankelijk is van zowel de dimbare led lamp/driver en de led dimmer. De led dimmer dient afstelmogelijkheden te hebben. Daarmee zit je met deze dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan de led lamp met deze led dimmer helemaal tot 0W terug dimmen.

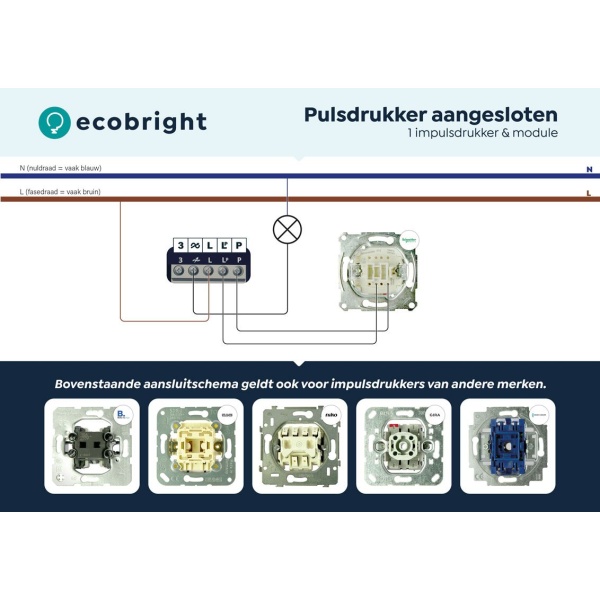

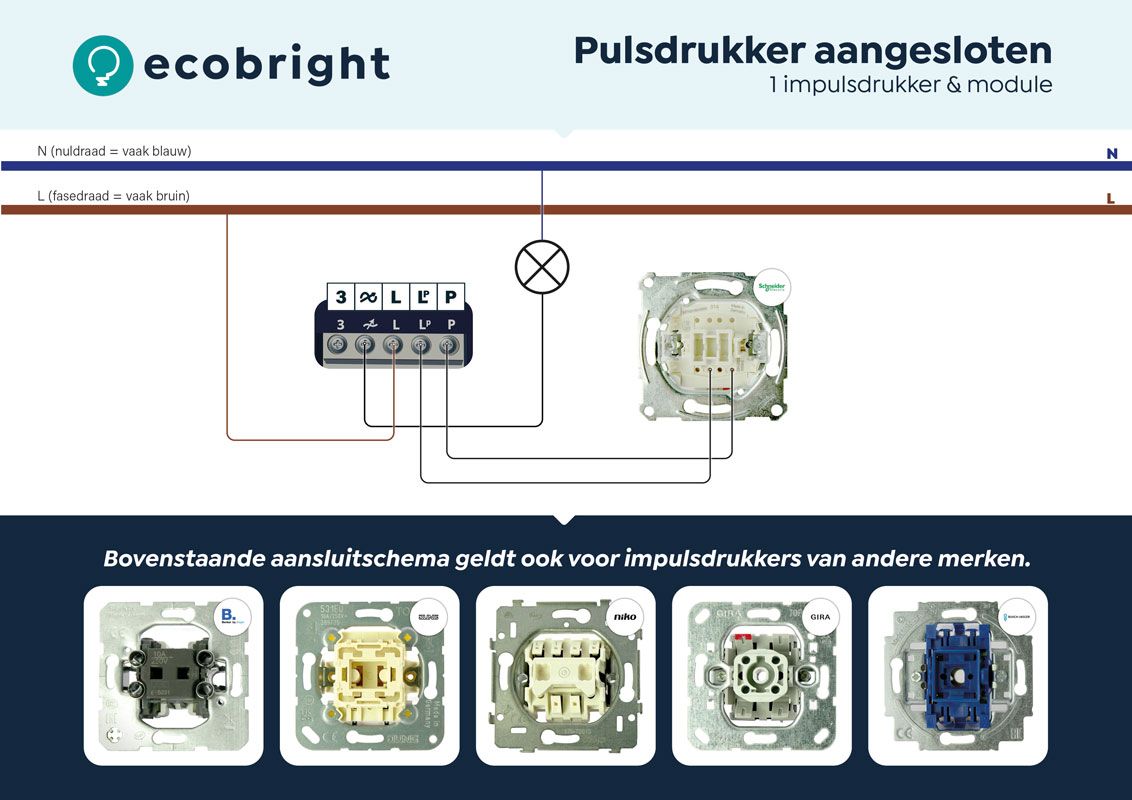

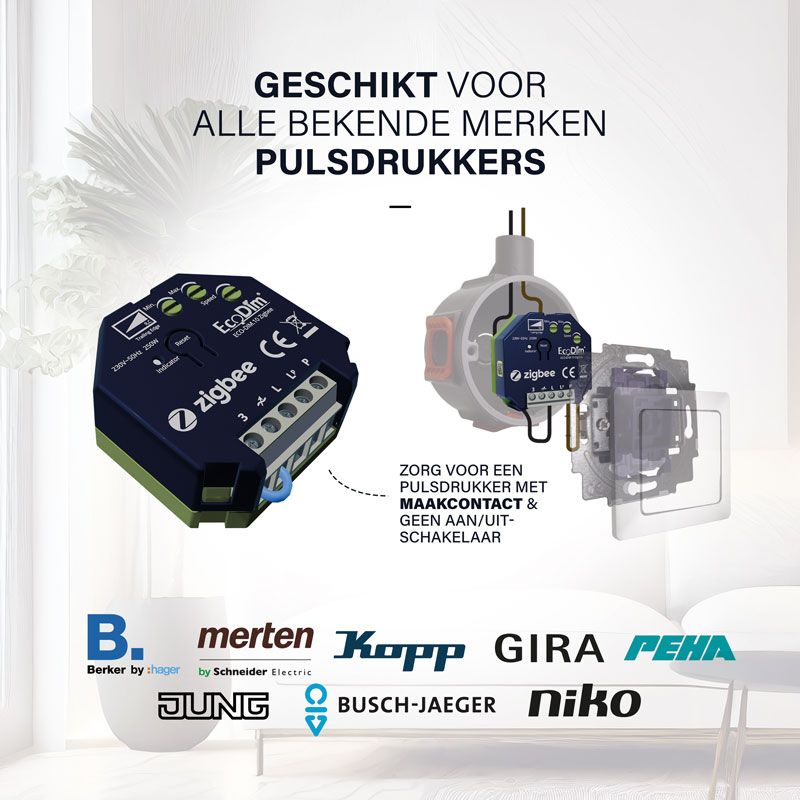

Geschikt voor alle A-merken pulsdrukkers

De dimmer module is passend onder ieder merk pulsdrukker. Let erop dat dit wel echt een pulsdrukker met maakcontact is, en geen aan/uitschakelaar. Het enige waar je verder op moet letten is de inbouwdiepte van de pulsdrukker, zodat je weet of het totaalplaatje (pulsdrukker + dimmer module 19.8mm) in jouw inbouwdoos past.

Geschikte merken pulsdrukkers:

• Berker by Hager
• Busch-Jaeger
• Gira
• JUNG
• Kopp
• Merten by Schneider
• Niko
• PEHA

Optimale dimbaarheid & lichtstabiliteit / MIN, MAX en Speed afstelling

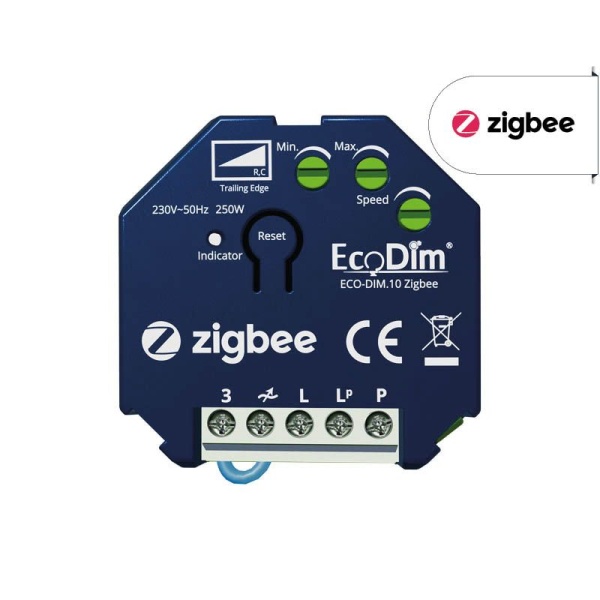

Je kan de Zigbee led dimmer specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst en lichtstabiliteit in de hoogste stand in.

Met de potmeter “Speed” kan je instellen hoe snel de led lampen moeten dimmen. Hiermee regel je zelf hoe lang je de pulsdrukker moet inhouden tot deze van 100% naar 0% is gedimd. De potmeters zijn eenvoudig te bedienen met een schroevendraaier. Hoe je deze instellingen instelt, wordt duidelijk toegelicht in de meegeleverde installatiehandleiding.

Bescherming tegen overbelasting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Tevens is de dimmer beschermd tegen oververhitting. Tot slot zorgt de overload protection ervoor dat de Zigbee dimmer beschermd is tegen overbelasting van de dimmer, zoals een te hoog aangesloten wattage.

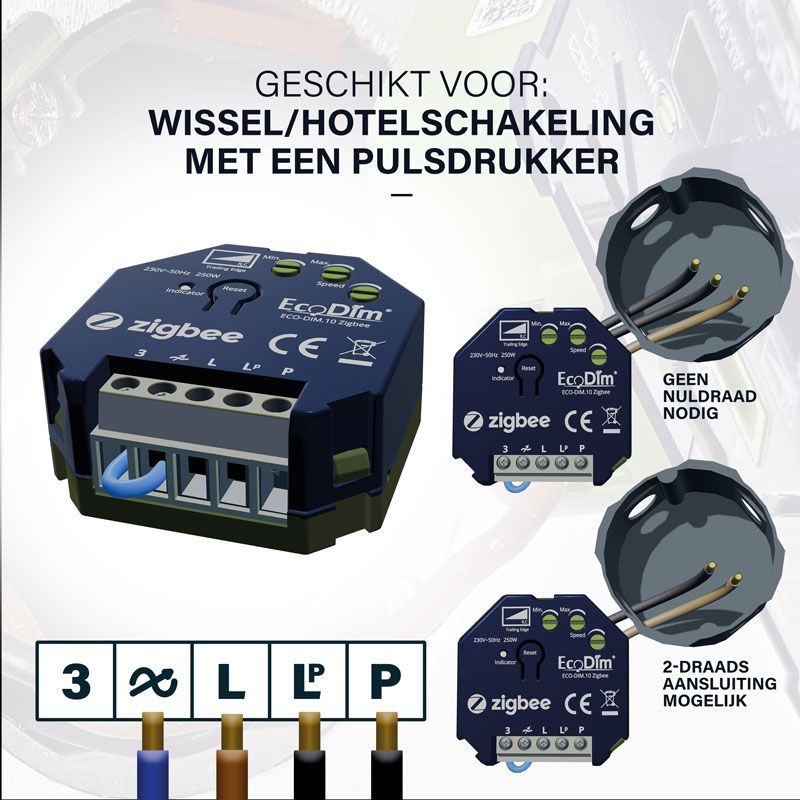

Geschikt voor wissel/hotelschakeling met pulsdrukker of draadloze wandschakelaar

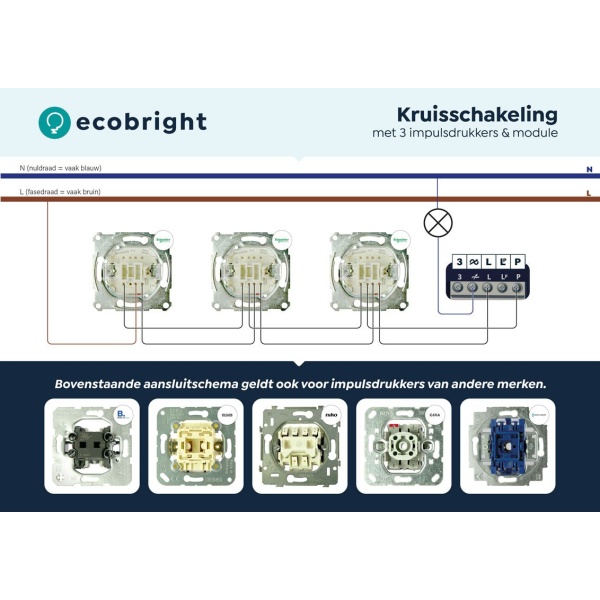

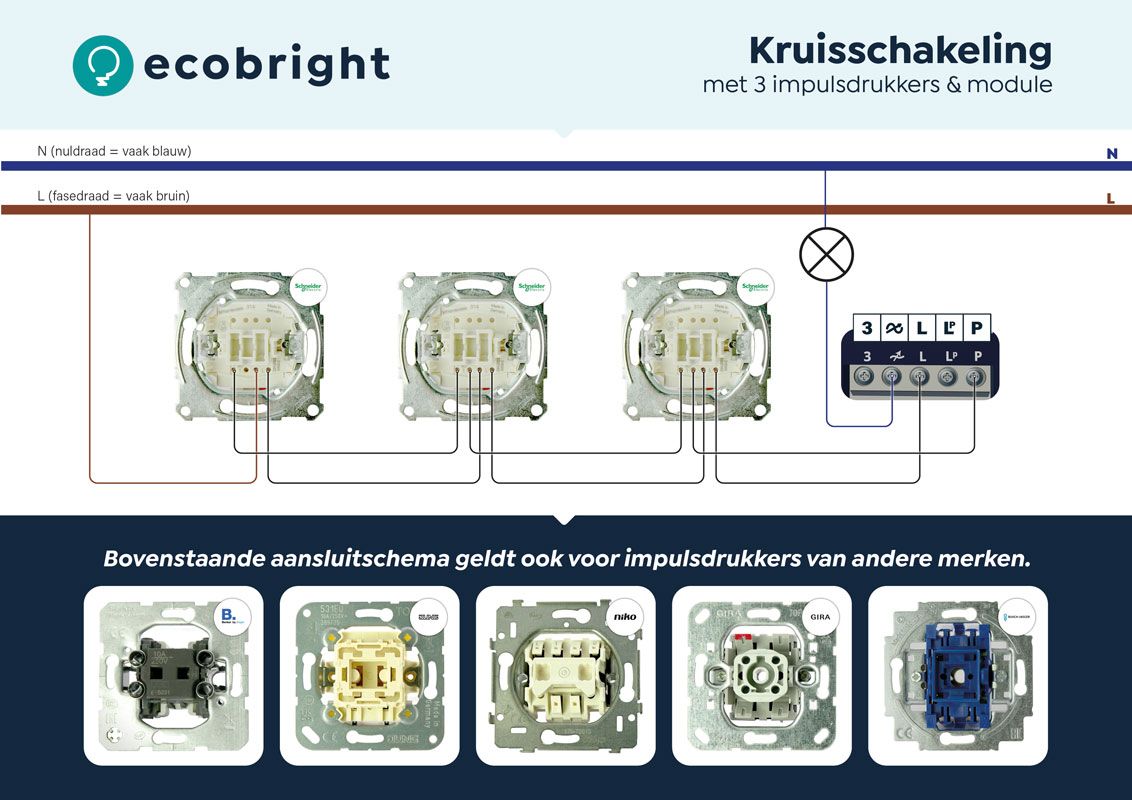

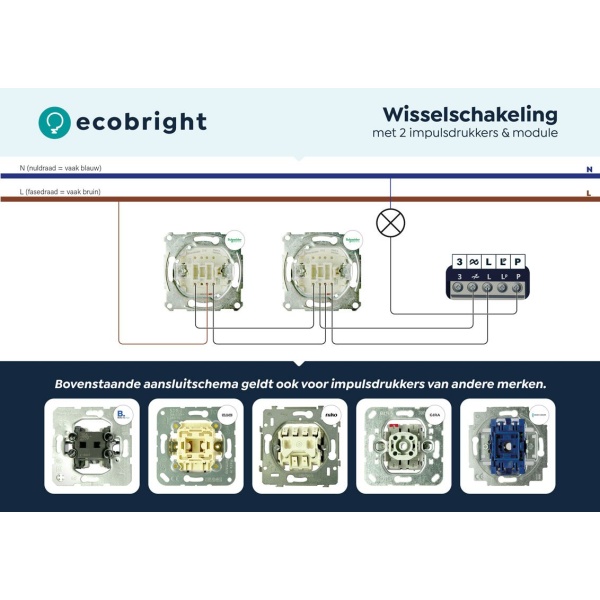

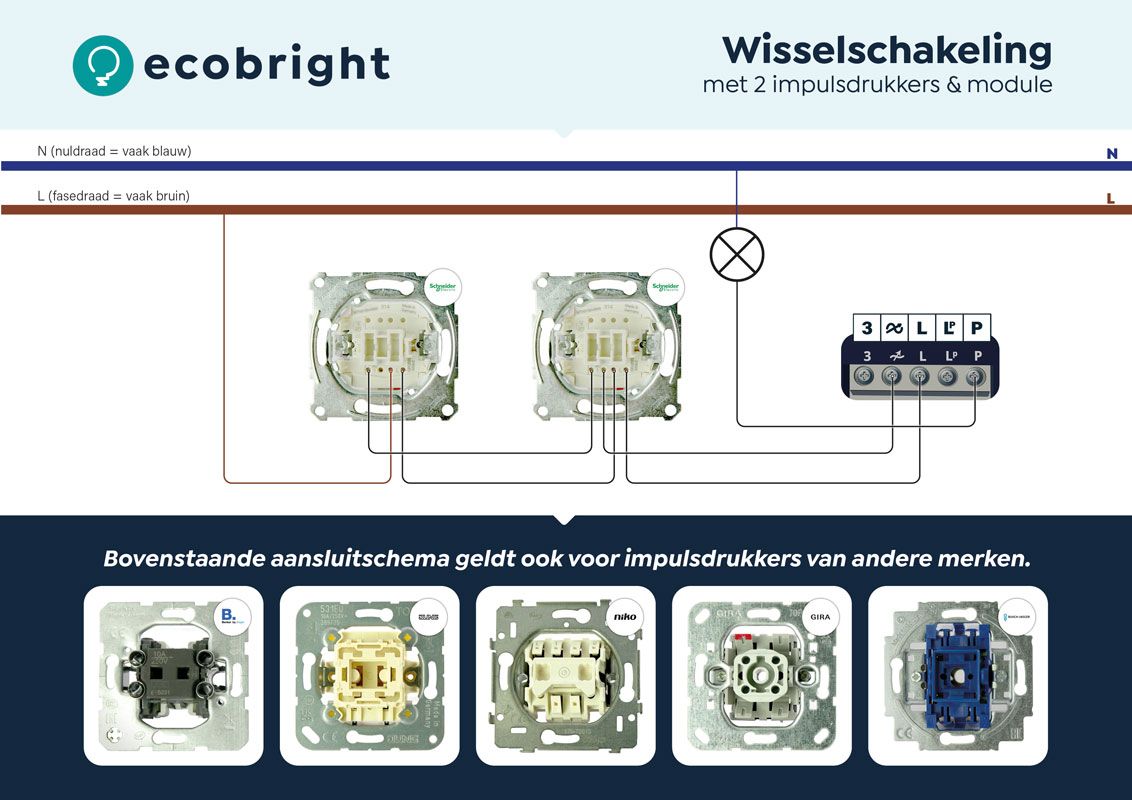

De Zigbee dimmodule is geschikt voor een wisselschakeling en kruisschakeling met een bedrade pulsdrukker.

Bij een wisselschakeling of kruisschakeling gebruik je op het éne punt deze dimmodule met een bedrade pulsdrukker of draadloze wandschakelaar en op het andere punt alleen een pulsdrukker (maakcontact) of wandschakelaar zonder module erachter. Een draadloze wisselschakeling stel je in via je app op je koppelt de wandschakelaars via Touchlink.

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze elektronische smart dimmer kunnen alle led lampen (werkend op fase afsnijding/RC) geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.
